HVP-Verbinder - die unsichtbare Kraft für den modernen Holzbau

Catharina am 16.12.2025

Die Herausforderung der Holzverbindung

Im modernen Holzbau stehen Planer und Ausführende regelmäßig vor derselben Kernfrage: Wie lassen sich Haupt- und Nebenträger sicher, dauerhaft und hochtragfähig verbinden, ohne die sichtbare Holzoptik durch Balkenschuhe, Winkel oder aufgesetzte Stahlteile zu beeinträchtigen? Klassische Verbindungsmittel erfüllen zwar statische Anforderungen, wirken jedoch häufig störend auf das Gesamtbild und schränken die gestalterische Freiheit ein.

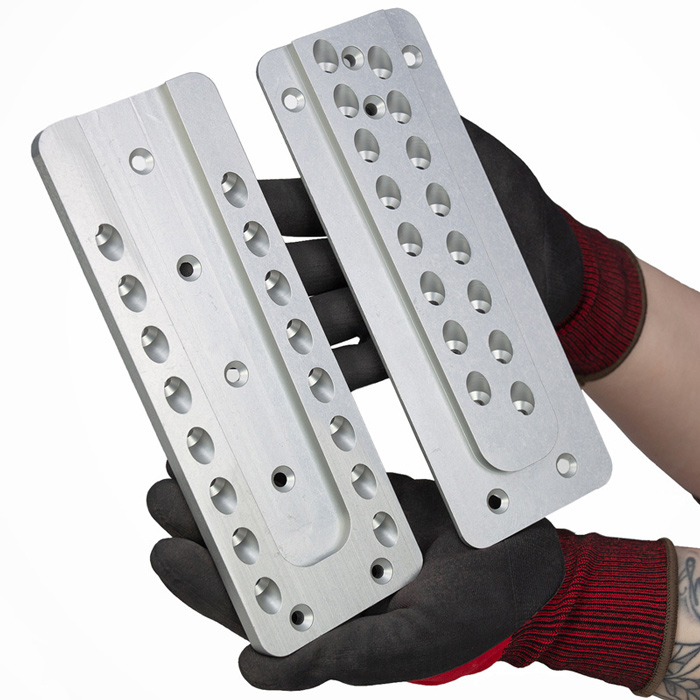

Die Lösung bietet der PITZL HVP-Verbinder. Als zweiteiliges Schwalbenschwanz-System aus eloxiertem Aluminium ermöglicht er eine verdeckte, kraftschlüssige Verbindung von Holzelementen und Holz-Stahl-/Betonanschlüssen. Hohe Tragfähigkeit, definierte Lastabtragung und eine klare Optik werden in einem System vereint. Damit schafft der HVP-Verbinder genau die Balance zwischen Statik und Ästhetik, die im hochwertigen Holzbau gefordert ist. Die Verbinder entsprechen dabei den Anforderungen der ETA-Zulassung (Europäische Technische Bewertung), was Bemessungssicherheit nach Norm garantiert.

Aufbau und Funktionsweise: Das Schwalbenschwanzprinzip

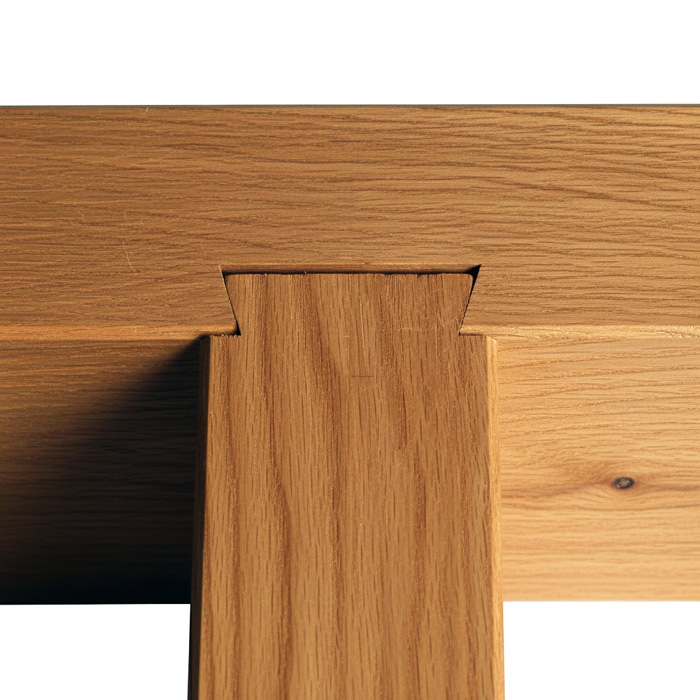

Das Schwalbenschwanzprinzip ist eine der ältesten und zugleich bewährtesten Verbindungstechniken im Holzbau. Sein Grundgedanke basiert auf einer formschlüssigen Geometrie: Zwei Balken greifen so ineinander, dass sie sich unter Last selbst sichern und nicht auseinanderziehen können.

Die charakteristische, nach außen breiter werdende Form verhindert ein seitliches oder vertikales Herausziehen der Verbindung. Kräfte werden nicht punktuell, sondern flächig in das Holz eingeleitet. Dadurch entstehen hohe Tragfähigkeiten, bei gleichzeitig geringer Materialschwächung.

Anders als bei der traditionellen Holzbauweise, bei der der Schwalbenschwanz direkt in die Holzbalken eingearbeitet wird, besteht der PITZL HVP-Verbinder aus zwei passgenau gefertigten Metallbauteilen aus eloxiertem Aluminium. Aluminium ermöglicht eine hohe Materialpräzision bei geringem Gewicht, die Eloxalschicht sorgt für Korrosionsbeständigkeit und Langlebigkeit.

Die Tragfähigkeit des PITZL HVP-Systems wird maßgeblich durch die speziell entwickelten Schrägverschraubungen erzeugt. Das Schwalbenschwanzprofil ergänzt diese kraftschlüssige Verbindung durch Formschluss, Montagesicherheit und geometrische Führung.

Die maßgeblichen Tragfähigkeitswerte der HVP-Verbinder sind in den technischen Datenblättern, im PITZL-Statikbuch sowie in der ETA-Zulassung dokumentiert. Sie sind abhängig von der jeweiligen Verbindergröße, der eingesetzten Schrauben und dem Holzquerschnitt.

Sowohl Standard-HVP-Verbinder als auch Schwerlast-HVP-Varianten erreichen dabei sehr hohe charakteristische Tragwerte und eignen sich für anspruchsvolle Anwendungen im modernen Holzbau.

Einfache Montage für maximale Effizienz auf der Baustelle

Ein wesentlicher Effizienzvorteil des PITZL HVP-Systems liegt in der Möglichkeit der Vormontage:

CNC-Präzision: Die erforderlichen Taschen für die Verbinder können bereits im Abbundzentrum mit CNC-Maschinen exakt ausgefräst werden.
Werkstattmontage: Die beiden HVP-Verbinderteile werden in der Werkstatt an den Haupt- und Nebenträger angeschraubt.
Schnelle Logistik: Die Bauteile treffen mit bereits integriertem Verbinder auf der Baustelle ein. Das aufwendige Justieren und Verschrauben von Stahlteilen in der Höhe entfällt.

Montagearten

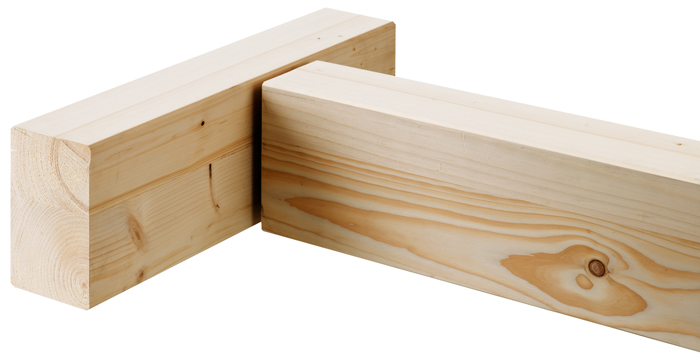

Anordnung mit Schattenfuge

Moderne Variante der Befestigung, um eine optisch schwebende Wirkung zu erzeugen. Dafür wird eine möglichst ebene Oberfläche benötigt.

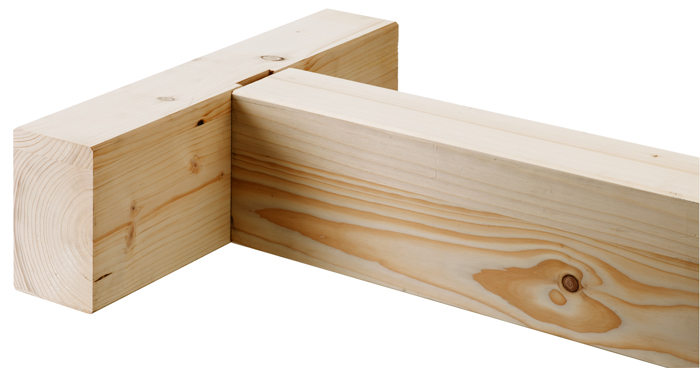

Verdeckte Anordnung

PITZL-HVP-Verbinder können in den Haupt- oder Nebenträger eingefräst werden. 1 - 3 mm weniger Ausfräsung wird empfohlen, um ein leichteres Einschieben zu gewährleisten.

Vorteile des Systems im Überblick

Um die Stärken des HVP-Systems zusammenzufassen, haben wir die wichtigsten Argumente für Planer und Ausführende in dieser Übersicht zusammengefasst:

Fokus	PITZL HVP-Vorteil	Mehrwert für Bauherren & Planer
Ästhetik	Verdeckte Montage (Fast unsichtbare Verbindung) mit Schattenfuge oder verdeckter Anordnung	Klare, unverfälschte Holzoptik - ideal für hochwertige Holzbauprojekte.
Statik & Sicherheit	ETA-Zulassung und definierte Lastabtragung; Mit HVP-Brandschutzkonzept; zugelassen für Nutzungsklassen 1, 2, und 3	Maximale Bemessungssicherheit und Erfüllung aller gesetzlichen Anforderungen für den konstruktiven Holzbau.
Montageeffizienz	Vormontage im Abbund und Einhänge-Prinzip	Massive Zeitersparnis auf der Baustelle und einfache, sichere Ausführung der Arbeiten.
Dauerhaftigkeit	Aus eloxiertem Aluminium	Hohe Korrosionsbeständigkeit und Langlebigkeit der Verbindung, wartungsfrei.
Vielseitigkeit	Breites Sortiment (Standard, Schwerlast, Doppel)	Flexibilität bei der Planung von Holz-Holz-, Holz-Stahl- und Holz-Beton-Anschlüssen.

Die HVP-Familie: Für jeden Zweck die passende Kraftübertragung

Die PITZL HVP-Verbinder gibt es für unterschiedliche Lastanforderungen und Dimensionen.

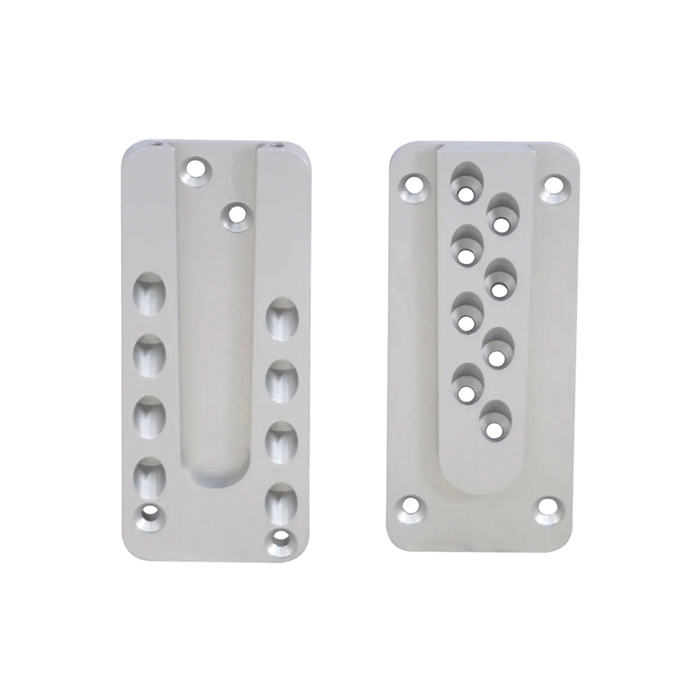

Standard-HVP: Der Alleskönner für den klassischen Holzbau

Der klassische HVP-Verbinder deckt die meisten Standardanwendungen im Bereich Haupt-Nebenträger-Anschlüsse ab, etwa im privaten Wohnungsbau, bei Vordächern oder kleineren Hallenkonstruktionen. Er überzeugt durch eine hervorragende Tragfähigkeit und Materialeinsparung.

Varianten: Für Holz-Holzanschlüsse sowie für Stahl-/Betonanschlüsse

Abhebesicherung: Eine Abhebesicherung für Standard-HVP-Verbinder kann separat bestellt werden.

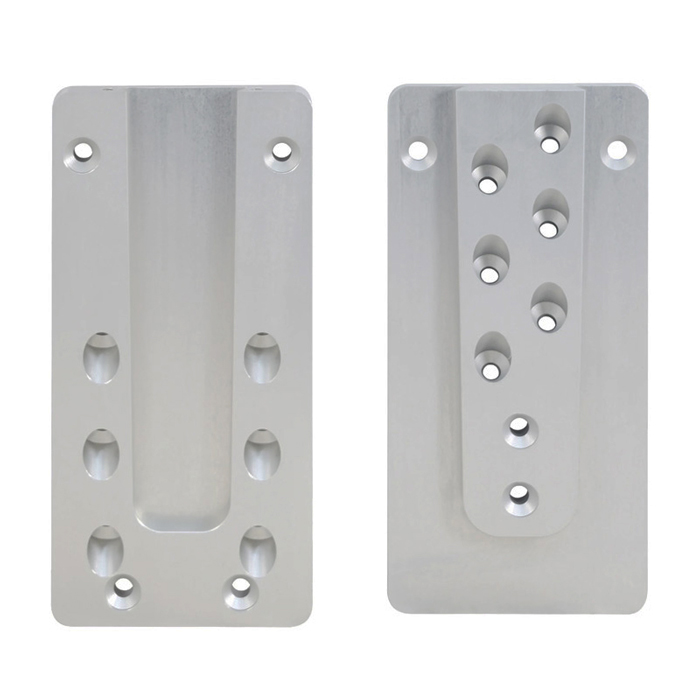

Schwerlast-HVP: Wenn es auf jedes Kilonewton ankommt

Für großformatige Bauprojekte, etwa den mehrgeschossigen Holzbau oder den Ingenieurholzbau, sind die Schwerlast-HVP-Verbinder (z.B. Serie 884.. und 885..) die erste Wahl.

Extreme Tragfähigkeit: Durch die vergrößerte Geometrie und optimierte Schrägverschraubung können diese Verbinder außergewöhnlich hohe Lasten aufnehmen.

Abhebesicherung: Schwerlast-HVP-Verbinder werden standardmäßig mit einer Abhebesicherung, inkl. passender Schrauben und einem Abhubsicherungsblech geliefert.

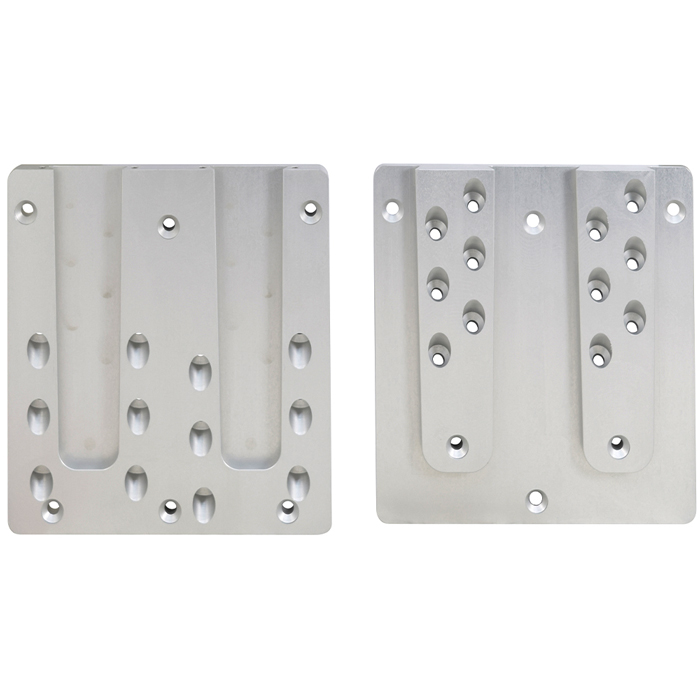

Doppel-HVP: Für breite Träger und hohe Steifigkeit

Wenn die zu verbindenden Träger sehr breit sind oder eine besonders hohe Aussteifung gegen Verdrehen erforderlich ist, kommt der Doppel-HVP (Standard oder Schwerlast) zum Einsatz.

Hohe Stabilität: Dieses System verteilt die Lasten auf zwei parallel angeordnete HVP-Profile. Das Resultat ist eine deutlich höhere torsionelle Steifigkeit (Verdrehsteifigkeit) und eine optimale Kraftverteilung über den gesamten Querschnitt.

Abhebesicherung: Doppel-HVP-Verbinder werden standardmäßig mit einer Abhebesicherung geliefert.

Fazit

Der PITZL HVP-Verbinder hat sich als eines der innovativsten und sichersten Verbindungssysteme im modernen Holzbau etabliert. Er löst den klassischen Zielkonflikt zwischen Statik und Design, indem er höchste Tragfähigkeit (geprüft und zugelassen) mit einer verdeckten Ästhetik vereint.

Für Planer bedeutet das System Bemessungssicherheit dank ETA-Zulassung.

Für Ausführende bedeutet es Zeitersparnis und Montagesicherheit durch das einfache Einhängen.

Für Bauherren bedeutet es eine langlebige, korrosionsgeschützte Konstruktion mit einer ansprechenden, unverfälschten Holzoptik.

Wer im konstruktiven Holzbau auf Präzision, Schnelligkeit und kompromisslose Ästhetik setzt, kommt am HVP-Verbinder von PITZL nicht vorbei. Weitere Informationen zu einzelnen Verbindern finden Sie in unserem umfangreichen Sortiment.
